管道式电磁流量计安装要求
1、 对直管段的要求
为了改善涡流与流场畸变的影响，流量计安装在前、后直管段长度有一定的要求，否则会影响测量精度（也可安装速流器，尽量避免在*近调节阀和半开阀门之后安装）。
|
管道安装类型 |
安装示意图 |
标准管道式 |
|
|
前直管道L |
后直管道S |
||
|
水平管 |
图a |
5D |
3D |
|
弯道 |
图b |
10D |
5D |
|
扩口管 |
图c |
5D |
5D |
|
阀门下游 |
图d |
10D |
5D |
|
收缩管 |
图e |
5D |
2D |
|
泵下游 |
图f |
15D |
5D |
|
混合液 |
图g |
30D |
3D |
2、 对工艺管的要求
流量计对安装在上、下游工艺管有一定的要求，否则影响测量精度。
a. 上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN(式中DN:传感器内径，D：工艺管内径)
b. 工艺管与传感器必须同心，同轴偏差不大于0.05DN
3、旁通道的要求

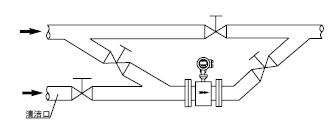

为了方便检修流量计，最好为流量计安装旁通道，另外，对重污染流体及流量计需清洗而流体不能停止的，必须安装旁通道。
4、流量计在管线上的按照要求

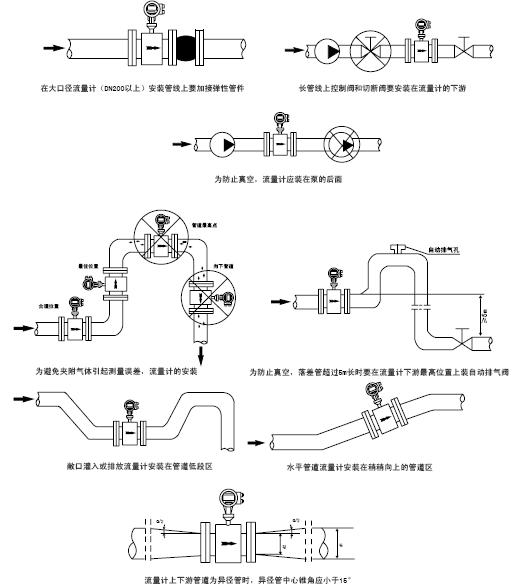

以上是小编为大家带来关于电磁流量计的相关资讯，更多资讯请登录：http://www.tonsou.cn/
