靶式流量计工作原理

新一代智能靶式流量计，集流量、温度、压力检测功能于一体，采用先进的单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗杂质、抗干扰能力强;具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它特殊介质的计量，解决了多年来业内疑难流量计量。



　　二、工作原理



当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。

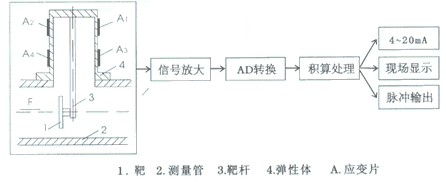

靶式流量计工作原理图



　　三、产品特点



　　1、整台仪表在设计中无可动部件，插入式结构，拆卸方便;



　  2、整机可做成全密封无死角，无任何泄漏点，可耐 42MPa 高压;

　　

 3、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）;



　　4、仪表内设自检程序，故障现象一目了然;



　　5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;



　　6、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定;



 7、具有一体化温度、压力补偿，直接输出质量或标方;

　　

 8、具有多种安装方式供选择，如选择在线插入式，安装费用低;



　　9、具有可选小信号切除、非线性修正、滤波时间可选择;



　　10、能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量;



　　11、计量准确，精度可达到 0.5%;



　　12、重复性好，一般为 0.05～0.08%，测量快速;



　　13、压力损失小，仅为标准孔板的 1/2△P 左右;



　　14、抗干扰，抗杂质能力特强;



　　15、可根据实际需要更换阻流件（靶片）而改变流量范围;



　　16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图;



　　17、多种输出形式，能远传各种参数;



18、抗震动性强，一定范围内可测脉动流;
