标准节流装置存在的主要问题是什么？



　　（1）测量准确度、复现性在流量仪表中属于中等，大约为1～2级，由于存在诸多影响因素，难以提高；



　　（2）测量范围窄，由于差压与流量平方关系成正比，量程比也很小；



　　（3）现场安装条件高，尤其节流装置前直管段难以满足要求；



　　（4）节流装置与差压仪表间需要有引线、阀门连接，容易泄漏、堵塞和冻结，造成测量失灵；



　　（5）标准孔板的尖锐度随运行时间延长不断磨损变钝，测量准确度下降；



　　（6）大管段标准孔板（直径300mm以上）在高温下运行容易变形，形成凹凸面，影响测量准确度；



　　（7）标准孔板、喷嘴压损大。



　　2采用标准孔板测量流量时，液体应满足什么条件？



　　（1）液体必须充满管道，并连续流过节流装置；



　　（2）液体必须是单相的、均匀地通过节流装置不能发生相变；



　　（3）流体流动状态是紊流，即雷诺数大于临界雷诺数；



　　（4）标准节流装置不适合测量脉动流和临界流。



　　3孔板取压的五种方式，各有什么特点？



　　孔板取压有五种方式：角接取压法、法兰取压法、径距取压法、理论取压法（缩流取压法）和管接取压法（损失取压法），见图。

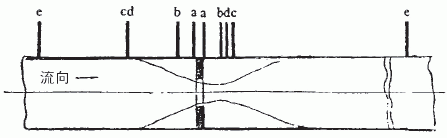

　　a-a角接取压b-b法兰取压c-c径距取压d-d理论取压e-e管接取压



　　图 五种孔板取压位置



　　（1）管接取压法（损失取压法）：是一种古老的取压方式，是希客斯坦（E.O.Hickstein）在1913年发布的。上游取压口位置距孔板上游端面25D，下游取压口位置距孔板下游端面8D。在下游取压点是在流体经过孔板后，流体的流束已经完全充满管道，所以上、下游形成的差压比较小，另外在下游的8D之内管壁粗糙度直接影响差压值。此种取压法除了少数的天然气测量流量还保留外，基本不再使用。



　　（2）理论取压法（缩流取压法）：为了克服管接取压法产生差压小的缺点，将下游取压点改为流体经过孔板后流束收缩最小的位置，此处产生的差压最大。但是流束收缩最小的位置是与直径比（与β）有关的函数，所以这种取压法的下游取压点是不固定的，应用起来很不方便，此方法只能作为理论分析用，没有实际应用。



　　（3）径距取压法：此方法是针对管接取压法产生差压小的缺点改进而来，将下游取压点的位置固定。在直径比β小于0.735时，径距法与理论法的数据很接近。在结构上，没有复杂的加工件，现场安装使用很方便，在欧美国家应用广泛。



　　（4）角接取压法：采用环室结构，利用环室的均压作用提高测量精度。环室的结构复杂，加工费时、费料、成本高，环室的取压孔容易堵塞，不易疏通。



（5）法兰取压法：一般都在法兰上取压，结构上比角接和环室要简单，只是需要专用的孔板法兰，不能用普通法兰代替。
